![]() 摘要:以鋁合金變速器殼體為研究對象,結合壓力鑄造和零件結構的特點,設計澆注系統,使用Magma軟件對初始工藝進行數值模擬,結果表明充型不平穩,沒有按照順序凝固,產生縮松縮孔和熱裂紋缺陷。根據模擬結果及缺陷產生原因改進澆注系統,增加冷卻系統,最終得到消除缺陷、符合要求的工藝方案。 變速器總成是汽車傳動系統中的關鍵部件,而變速器殼體作為安裝變速齒輪支撐軸承的零件,需要保證在各種復雜工況下,能夠吸收齒輪在工作時所產生的作用力和力矩,且不會發生變形位移,保持軸與軸之間的精確相對位置。這就要求變速器殼體具有較高的強度、剛度,但是在變速器制造時,容易產生縮松、縮孔和熱裂紋等缺陷,會大大影響零件性能。壓力鑄造是將液態金屬快速?zèng)_入型腔,并在高壓下凝固的工藝,可以有效減少鑄件缺陷。為提高某國產乘用車品牌的變速器殼體的綜合成品率,使用Magma軟件對變速器殼壓力鑄造工藝進行可行性研究。先根據鑄造手冊和經驗公式初步設計壓鑄方案,根據模擬結果改進得到優化方案,再通過試制驗證該方案的可行性。 1、仿真模型與初始工藝設計 變速器殼體及澆注系統模型如圖1所示。殼體尺寸為230 mm×300 mm×120 mm,質量為2.366 kg,材料為AlSi9Cu3,壓鑄時的收縮率為0.5%~0.6%,采用一模兩件的常規壓力鑄造工藝,壓鑄機類型為DM1500臥式冷室壓鑄機。殼體上部分布了一些肋板,中間為空心腔體,兩個孔是用來安裝支撐軸承,模型整體比較復雜,最大壁厚為26 mm,位于圖中A處,最小壁厚為7 mm,位于圖中B處,平均壁厚10 mm。殼體底部較為平整,且與正投影方向平行,選取底部為分型面。

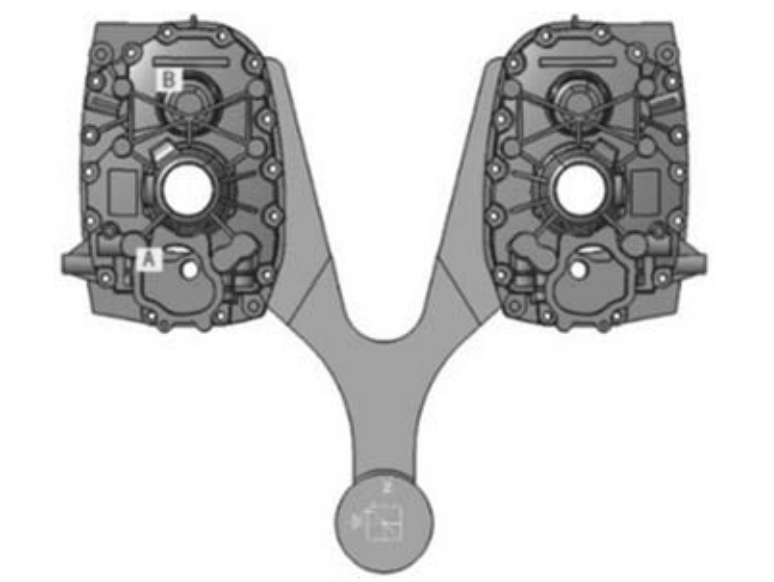

圖1 變速器殼體及澆注系統模型
由于采用一模兩件工藝,且壓鑄澆道設計時,一般常采用單個內澆道,不宜過多改變方向,減少流程,所以選擇側澆口式澆注系統。內澆口設置在側面,金屬液從兩側進入完成充型。內澆口面積由公式(1)計算得到,為4.16c㎡;直澆道的直徑由壓鑄機類型決定,為100 mm。 式中:A內 為內澆口橫截面積之和,c㎡ ;G為鑄件總質量,g;ρ為合金液密度,g/m³ ;v為內澆口出口處合金液的線速度,cm/s;t為充型時間,s。 2、初始工藝數值模擬分析 將模型STL格式導入到Magma中,進行網格劃分,共生成網格數量為1084326,其中流體網格數量為513722。鑄件材料選擇AlSi9Cu3,澆注溫度660℃,模具材料選擇H13,預熱溫度225℃,鑄件和模具材料的熱物性參數如表1所示。壓射比壓為60 MPa,充型速度0.5~2 m/s,保壓時間50 s,進行模擬。

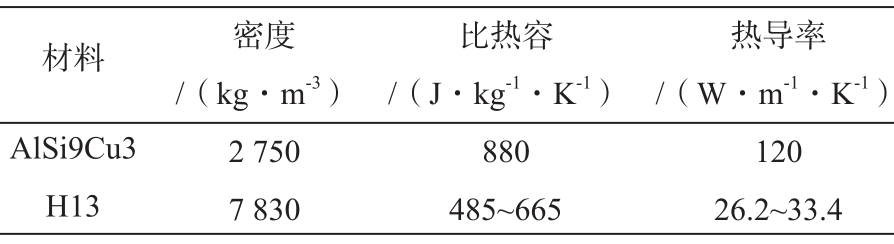

表1 鑄件和模具材料的熱物性參數 2.1?充型過程分析 整個鑄件充型時間為0.06 s,為了更好地觀察充型過程中的金屬液流動情況,使用示蹤粒子查看充型過程,如圖2所示。從圖中可以看出,t=0.02 s時,金屬液已經注滿整個澆注系統,金屬液流動較為平穩,由側面進入型腔并向另一側流動。當t=0.032 s時,金屬液處于高速充型階段,澆道內發生了顯著的分離回流(圖2中圈出部位),影響整個流動的平穩性,容易造成卷氣、夾渣現象,最終影響零件質量。

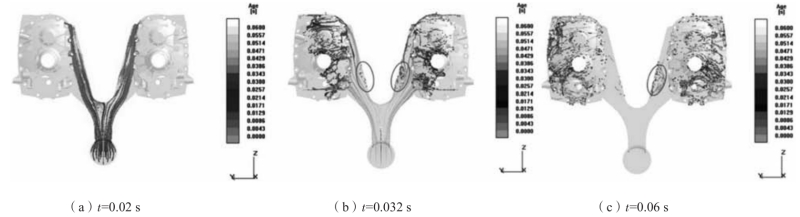

圖2 充型時示蹤粒子路徑 2.2?凝固過程分析 凝固過程中的溫度場變化如圖3所示。當t=1.049 s時,變速器殼體上一些比較薄的肋板開始凝固;當t=5.625 s時,凝固率達到50%,鑄件上一些壁厚較小的部位開始凝固,主要位于殼體上部和中心圓孔周圍;當t=11.764 s時,凝固率為85%,此時鑄件大部分都凝固完成,主要是一些壁厚較大的部分,還未完全凝固。從整個凝固過程溫度場變化來看,凝固時并沒有實現順序凝固,一些壁薄的地方先凝固,而壁厚的位置最后凝固,而且壁厚位置遠離澆口,很容易在凝固時產生孤立液相,無法補縮,最終形成縮松縮孔缺陷。在一些拐角處,由于凝固時間的不同,導致收縮應變率過大,從而在表面產生熱裂紋。

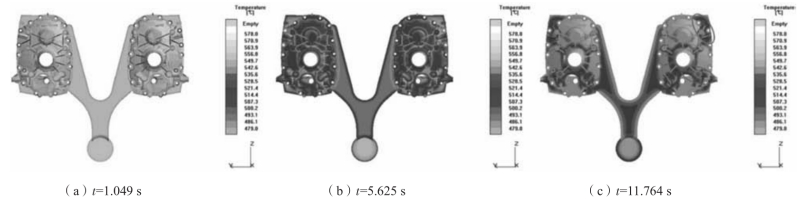

圖3 凝固過程溫度場變化 2.3?鑄造缺陷分析 根據充型過程和凝固過程的結果變化分析,對鑄件縮松縮孔和熱裂紋分布位置進行預測,結果如圖4所示。可以看出,縮松縮孔可能產生的位置與之前分析的相接近,而熱裂紋也位于厚壁與薄壁交界處圖中圈出部位。

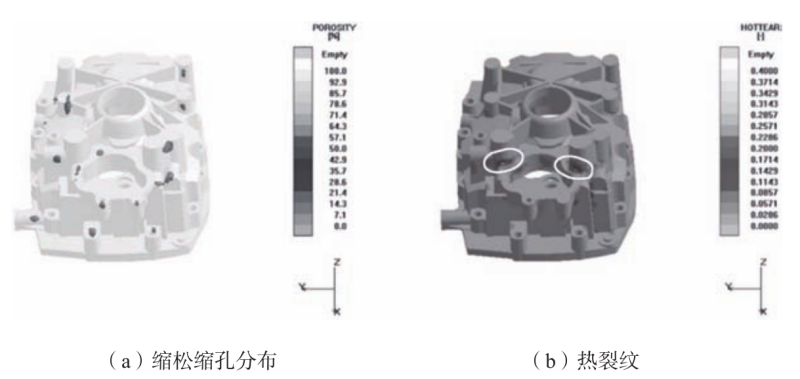

圖4 模擬缺陷預測 3、優化工藝分析 3.1?確定優化方案 由于初始工藝無法得到符合要求的鑄件,需要對其進行優化,主要包括兩個方面:(1)對澆注系統尺寸進行改進。初始澆注系統,金屬液在進入澆道流向兩側時,澆道變窄,流速增加,容易產生噴射,發生紊流,進而導致分離回流,為了保證流動平穩,對澆道尺寸進行優化;(2)增加冷卻系統,調整凝固時溫度場分布,實現順序凝固,冷卻系統采用水冷,冷卻水溫度20 ℃。改進后的模型如圖5所示,其他冷卻工藝參數見表2。

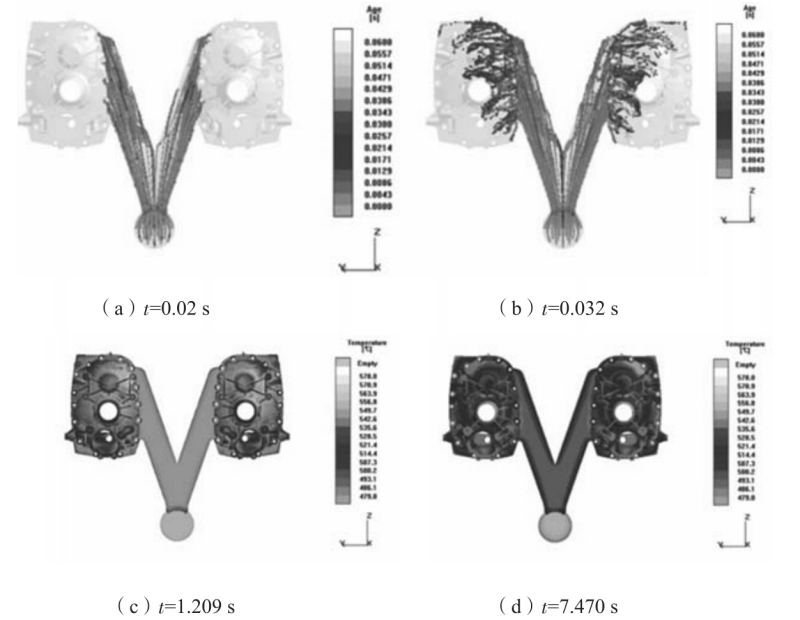

圖5 改進后的澆注系統及冷卻系統

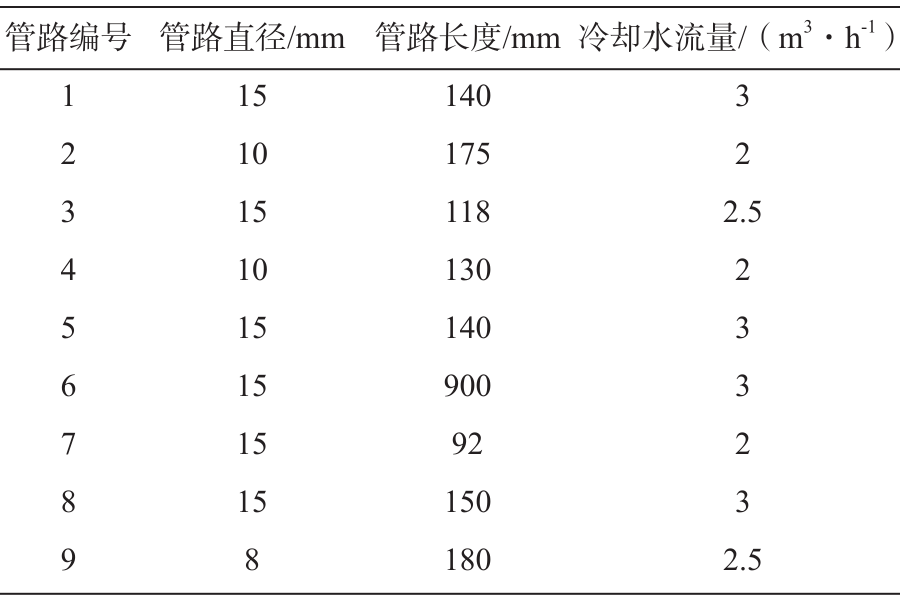

表2 冷卻工藝參數
3.2?優化方案模擬

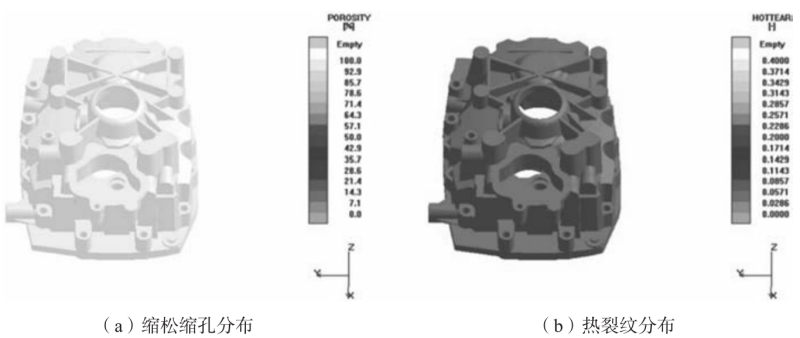

3.3?優化方案驗證
作者: |
